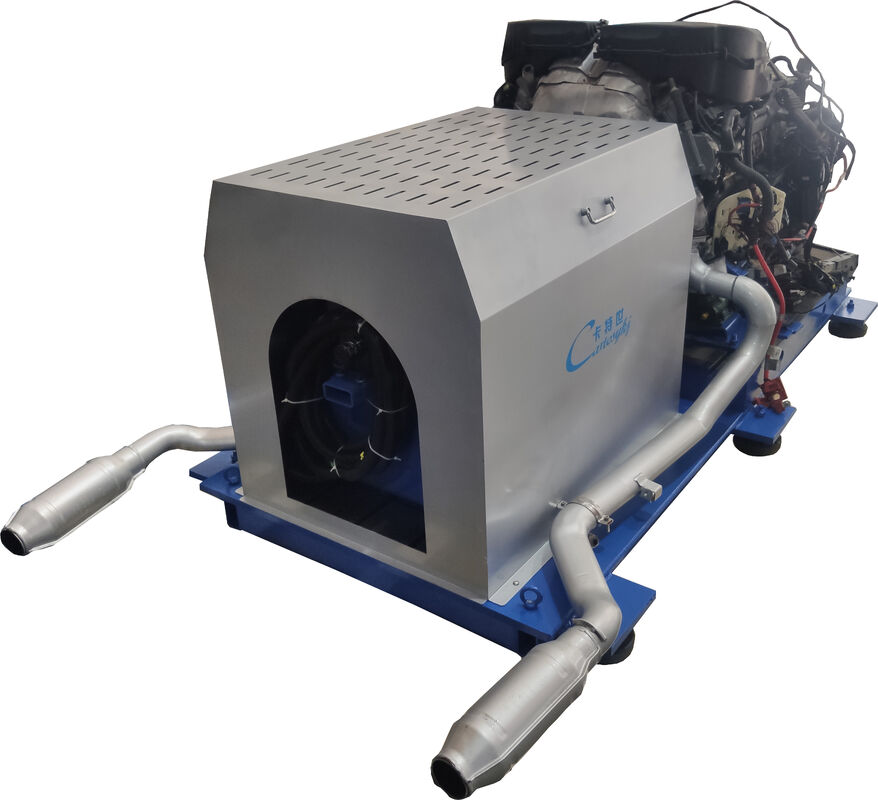

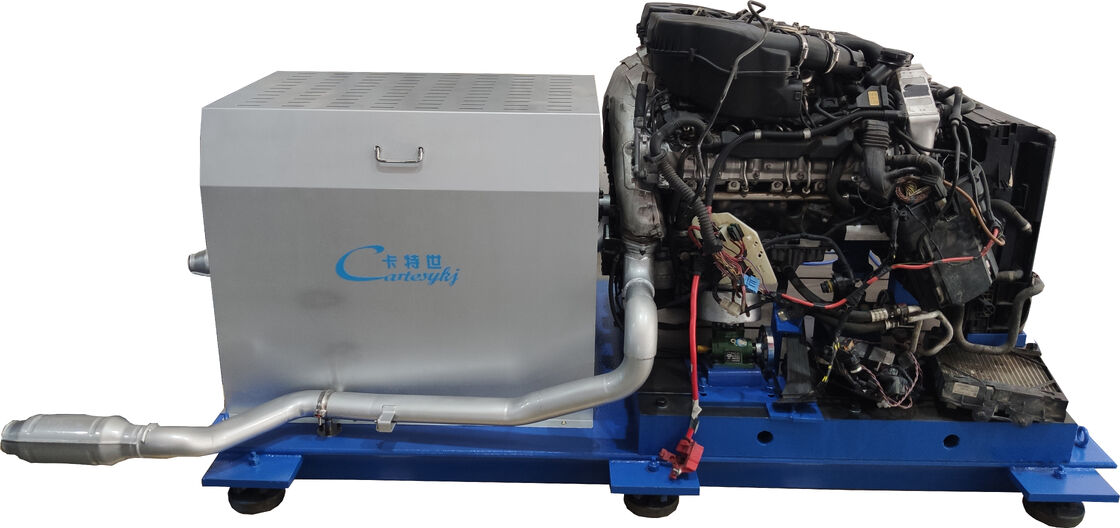

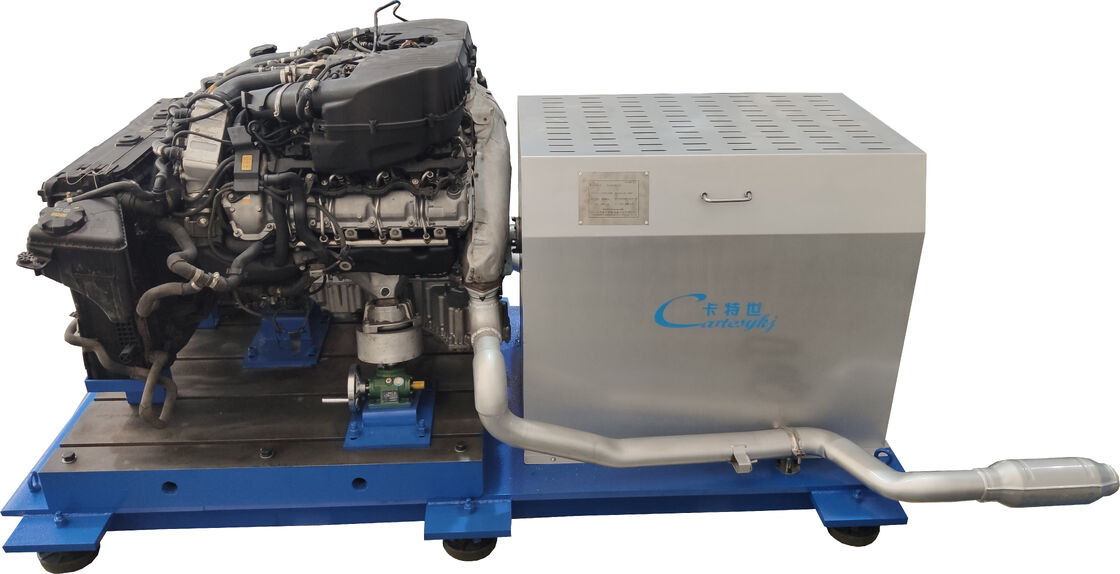

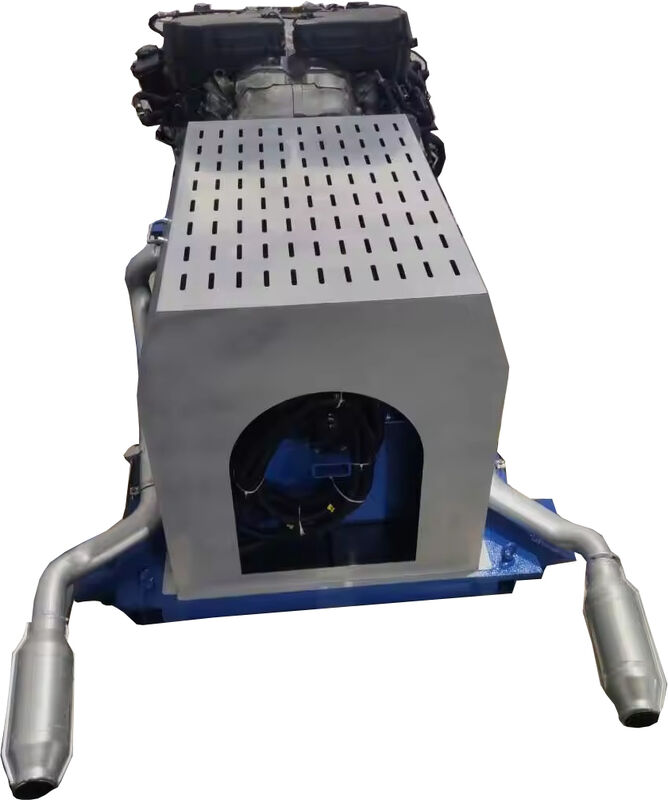

Dinamómetro de máquina Dyno para motor de vehículo Cartesy con potencia de absorción nominal de 1000P, precisión de torsión de ±0,2% FS y prueba bidireccional

El dinamómetro de motores de automóviles Cartesy está diseñado para medir la potencia efectiva de los motores de los vehículos y evaluar la eficiencia de las máquinas de transmisión.Como solución avanzada de ensayo de potencia de carga, este banco de pruebas de motores encuentra amplias aplicaciones en la investigación, inspección de calidad, fabricación, mantenimiento y servicios.

• Amplia gama de ensayos para una evaluación completa del rendimiento
• Capacidad de ensayo bidireccional para aplicaciones versátiles
• Velocidad de rotación alta y excepcionalmente precisa
• Bajo momento de inercia para el rendimiento de respuesta
• La precisión de medición es alta (± 0,2% de medición del par FS)
• Respuesta rápida a cambios repentinos de carga
• Ideal para bancos de ensayo controlados automáticamente
• con una capacidad de producción superior a 300 kW

El sistema de dinamómetro del motor CARTESY comprende:

• Software profesional de medición y control
• Sistema de control inteligente
• Unidad de dinamómetro de corriente de remolino
• Sistema de ayuda al conductor
• Cabinet de control dedicado
• Accesorios de apoyo completos

La unidad de corriente de remolino consta de estator, rotor, bobinas electromagnéticas y electromagnéticos en ambos lados.Funciona basado en principios electromagnéticos donde se generan corrientes de remolino cuando un conductor magnético en movimiento corta líneas magnéticas de fuerza, creando un par de resistencia.

Cuando la corriente eléctrica fluye a través de los electromagnéticos, se genera un campo magnético.conversión de energía eléctrica en energía térmicaEste calor se disipa en el aire por el ventilador de enfriamiento del rotor, creando una resistencia libre de fricción entre el estator y el rotor.

Donde:
N
n Velocidad de rotación, unidad: r/min

Donde:
N
L

Nota:Para un cálculo rápido y conveniente de la potencia de frenado utilizando lecturas de medición de fuerza del dinamómetro, se adopta una longitud de brazo de peso de 0,9738 metros o su múltiplo simple.1 kg de peso corresponde a un valor de 10 N o a su múltiplo, confirmando la longitud del brazo calculada como 0,95493 metros.
