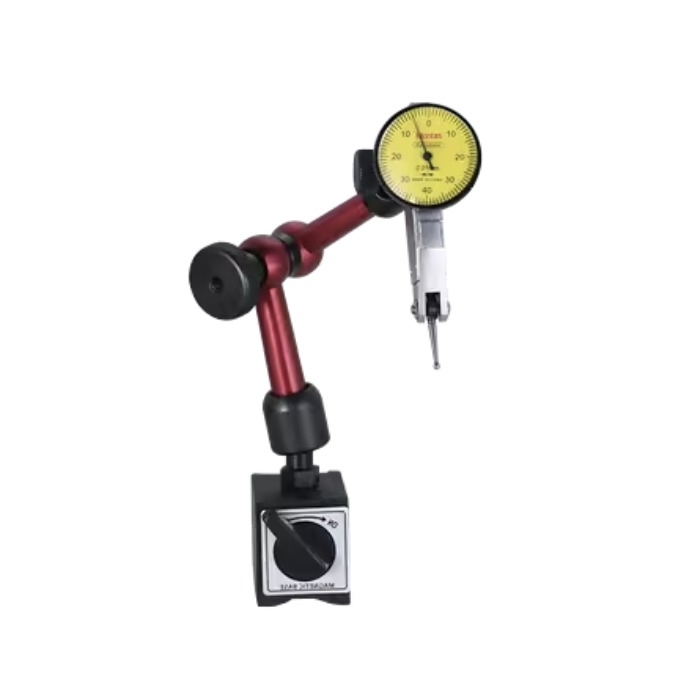

Indicador de cuadrante para la calibración del comprobador de deslizamiento lateral
Descripción general del producto
Un indicador de cuadrante es una herramienta de medición de desplazamiento mecánico de alta precisión comúnmente utilizada para la calibración de comprobadores de deslizamiento lateral. Mide el ligero desplazamiento lateral de la placa de deslizamiento en condiciones de carga estática, lo que permite a los usuarios evaluar si el comprobador tiene errores de desplazamiento y verificar la precisión de las salidas del sensor. Se utiliza típicamente en combinación con placas de calibración estándar, plataformas de calibración o dispositivos deslizantes.
Por qué es necesaria la calibración
Garantizar la precisión de las pruebas
Los comprobadores de deslizamiento lateral se utilizan para evaluar el estado de alineación de las ruedas delanteras de un vehículo (por ejemplo, el ángulo de convergencia o la comba). Los resultados de las pruebas inexactos pueden llevar a juicios erróneos sobre el rendimiento de la dirección de un vehículo, lo que afecta tanto a la seguridad como al cumplimiento.
Cumplir con las normas regulatorias y de calidad
De acuerdo con las normas nacionales para las inspecciones de vehículos (por ejemplo, GB21861 en China), los comprobadores de deslizamiento lateral deben calibrarse periódicamente para garantizar que los valores de deslizamiento medidos estén dentro del rango de error aceptable (típicamente ±1 m/km o ±0,5 m/km).
Verificar la linealidad y la estabilidad del sensor
Al comparar el desplazamiento físico mostrado por el indicador de cuadrante con el valor de deslizamiento mostrado por el sistema, los usuarios pueden determinar si la salida del sensor sufre deriva de punto cero o errores de escala.
Cómo usar
1. Preparación
Limpie la superficie del comprobador de deslizamiento lateral para asegurar que la placa deslizante o el riel se muevan libremente.
Instale la placa de deslizamiento estándar o el bloque de calibración en el mecanismo de rodillos del comprobador.
Monte el indicador de cuadrante en el borde de la plataforma o en un soporte de calibración, asegurándose de que la punta del indicador entre en contacto con el lado de la placa deslizante con la precarga adecuada (típicamente menos de 0,1 mm).
2. Pasos de calibración
Puesta a cero del cuadrante: Ajuste el indicador de cuadrante a cero alineando la punta con la placa de calibración bajo una ligera precarga.
Deslice la placa: Empuje lentamente la placa de deslizamiento para simular el movimiento de una rueda de vehículo que pasa sobre el comprobador (típicamente ±10 mm de recorrido).
Registre el desplazamiento: Registre simultáneamente el valor de desplazamiento mecánico (en mm) mostrado por el cuadrante y el valor de deslizamiento (en m/km) mostrado en el sistema del comprobador de deslizamiento lateral.
Convierta y compare: Convierta la lectura del cuadrante en un valor de deslizamiento (m/km) y compárela con la lectura del sistema para calcular cualquier desviación.
Ajuste si es necesario: Si el error excede la tolerancia permitida, recalibre la salida del sensor, el factor de escala del software o los parámetros del módulo de control.
Notas
El indicador de cuadrante debe verificarse con un bloque de calibración certificado o por una agencia de metrología acreditada antes de su uso (precisión típica: 0,01 mm).
La placa de calibración debe moverse suavemente sin atascarse ni fricción excesiva para garantizar resultados precisos.
Se recomienda la calibración regular cada 6 a 12 meses, y los registros de calibración deben documentarse adecuadamente.
Un sensor de desplazamiento láser o un comparador digital también se pueden utilizar para la verificación cruzada si es necesario.
Juego de calibración recomendado
1 × Indicador de cuadrante tipo palanca (rango de 0–1 mm, resolución de 0,01 mm)
1 × Placa de deslizamiento de calibración estándar
1 × Soporte de montaje o brazo de calibración
1 × Hoja de registro de calibración (Plantilla de Excel)
Preguntas frecuentes
P1. ¿Cuáles son sus condiciones de embalaje?
R: Generalmente, embalamos nuestros productos en cajas de madera por juego
P2. ¿Cuáles son sus condiciones de pago?
R: T/T 50% como depósito y 50% antes de la entrega. Le mostraremos las fotos de los productos y los paquetes antes de que pague el saldo.
P3. ¿Cuáles son sus condiciones de entrega?
R: EXW, FOB
P4. ¿Qué tal su tiempo de entrega?
R: Generalmente, tomará de 10 a 30 días después de recibir su pago por adelantado. El tiempo de entrega específico depende de los artículos y la cantidad de su pedido.
P5. ¿Puede producir según las muestras?
R: Sí, podemos producir según sus muestras o dibujos técnicos. Podemos construir los moldes y accesorios.
P6. ¿Cuál es su política de muestra?
R: Podemos suministrar la muestra si tenemos piezas listas en stock, pero los clientes deben pagar el costo de la muestra y el costo del mensajero.
P7. ¿Prueba todos sus productos antes de la entrega?
R: Sí, tenemos una prueba del 100% antes de la entrega
P8: ¿Cómo hace que nuestro negocio sea a largo plazo y una buena relación?
R:1. Mantenemos una buena calidad y un precio competitivo para asegurar que nuestros clientes se beneficien;
2. Respetamos a cada cliente como nuestro amigo y sinceramente hacemos negocios y nos hacemos amigos de ellos, sin importar de dónde vengan.
