Calibración del maniquí de peso Cartesykj para el probador de suspensión

Figurino de peso Cartesykj para la calibración del probador de suspensión

Resumen del producto

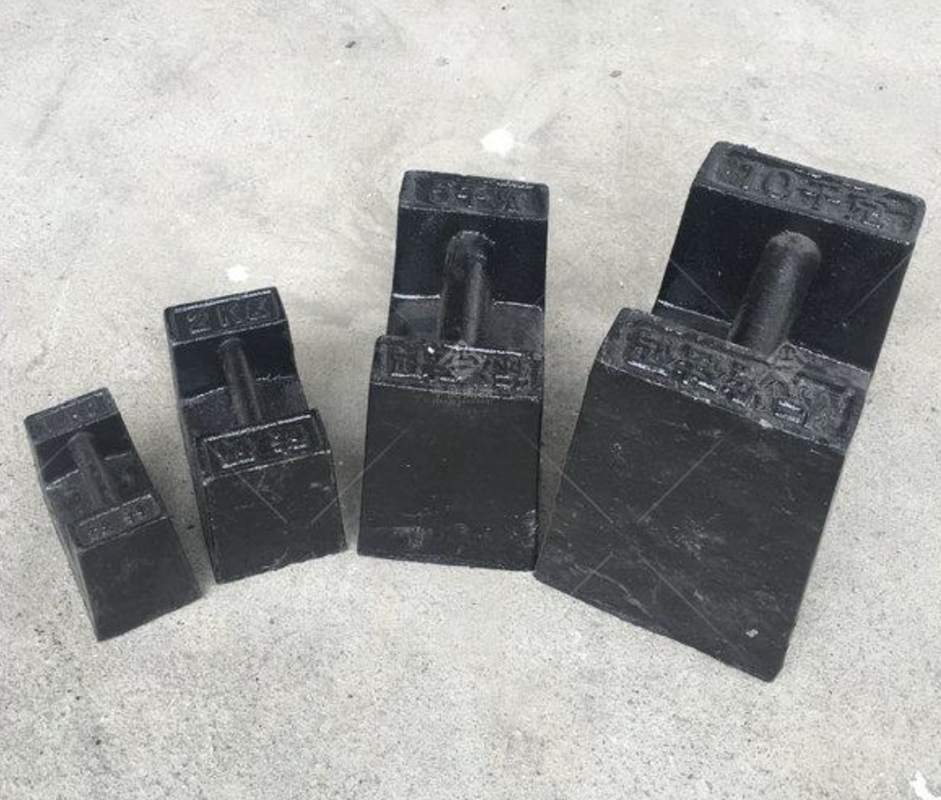

El maniquí de peso es un dispositivo de carga estándar especialmente diseñado para calibrar los probadores de rendimiento de la suspensión.Por lo general, está hecho de bloques metálicos de alta densidad con un peso preciso y una estructura estable. This device simulates the actual vehicle weight distribution and provides a standardized vertical load when calibrating suspension testing systems (such as shock absorber testers or dynamic loading platforms).

Características clave del maniquí de peso de Cartesykj:

Alta precisión (error típico < ± 1%)

Tratamiento de superficie resistente a la corrosión

Configuración modular para diferentes simulaciones de carga en ejes (por ejemplo, bloques de 100 kg, 200 kg, 250 kg)

Equipado con maniobras y ranuras de posicionamiento para garantizar la seguridad y la eficiencia

Cómo usar

1Preparación

Asegúrese de que el probador de suspensión se encuentre en su estado inicial cero y esté listo para el modo de calibración.

Limpiar el área de ensayo de escombros para garantizar un movimiento suave de la plataforma de ensayo.

2Instale el maniquí de peso.

Según la configuración de carga del eje del vehículo simulada (por ejemplo, 600 kg en el eje delantero, 400 kg en el eje trasero),colocar el número correspondiente de bloques de peso de forma uniforme en el área designada de la plataforma de ensayo.

Asegúrese de que los maniquíes estén posicionados simétricamente para evitar la carga desplazada.

3Comience la prueba.

Lanzar el programa de prueba de suspensión para simular la respuesta de carga del vehículo.

Las lecturas del sistema de registro, como la fuerza vertical, la respuesta al desplazamiento o el coeficiente de amortiguación.

4Comparar y calibrar

Comparar la salida del sistema con el peso aplicado real para determinar si existe alguna desviación.

Si la desviación excede la tolerancia permitida, ajustar la escalación del software, los parámetros de calibración del sensor o los ajustes de control.

Por qué es necesaria la calibración

1- Garantizar la exactitud y fiabilidad de los datos

Los ensayos de las prestaciones de las suspensiones son esenciales para evaluar la comodidad y la seguridad del vehículo.Los sistemas no calibrados pueden dar lugar a juicios incorrectos sobre la salud de la suspensión y afectar a los resultados finales de la inspección..

2. Cumplir con las normas nacionales o de la industria

Las normas como la GB/T 21291 de China requieren que el equipo de ensayo de suspensión tenga un mecanismo de calibración verificado, con márgenes de error aceptables (normalmente dentro del ±2%).

3Detecta la deriva del sensor, la no linealidad y el retraso de respuesta.

La carga con un maniquí de peso permite a los usuarios comprobar si la salida del sensor corresponde linealmente con la carga real y ayuda a verificar la estabilidad y la repetibilidad del sensor.

4- Preparar los informes de certificación o inspección

Durante la inspección anual, las auditorías gubernamentales o la aceptación del cliente, la calibración del maniquí de peso proporciona una prueba documentada de la precisión del sistema, mejorando la confianza del cliente y la credibilidad del producto.

Kit de calibración recomendado

1 × Conjunto de maniquíes de peso estándar (por ejemplo, bloques modulares de 100 kg, 200 kg)

1 × Pantalón de posicionamiento para la alineación de la plataforma

1 × Manual del procedimiento de calibración

1 × Hoja de registro de calibración (en formato Excel o en papel)

Opcional: 1 × Escala digital de alta precisión (para verificar el peso)
